Step Motor_Journeyman Peristaltic Pump

Step Motor

Product model：YZ15+OEM-BJ57

Reference flow： 0.002-1140ml/min

brief introduction:

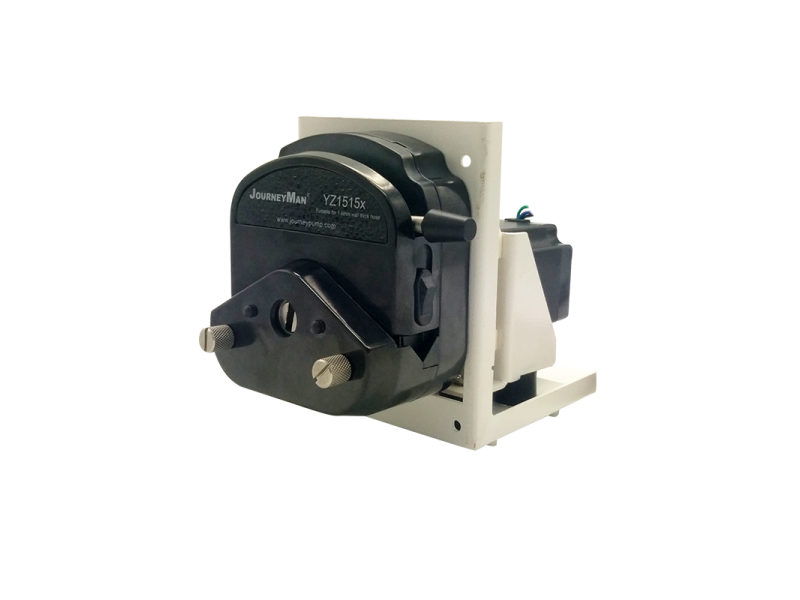

Product model: OEM-BJ57+YZ1515X

Applicable pump head: yz1515x,yz2515x

Motor type: stepping motor

Supply voltage: 3.3-5v or 12v-24v

Motor phase number: 2

Motor step Angle: 1.8 degrees

Motor phase voltage: 3.75v

Motor phase current: 3.0a

Motor size: 57 step motor

Speed range (RPM):0.1-600RPM

Working environment temperature: 0-40

Working environment humidity: <80%

Weight: 3kg

Pump head type	hose	internal diameter × wall thickness（mm）	ml/r	（speed 0.1-600rpm） Flow range mL/min	hose pressure-bearingMpa		Material & weight kg
Pump head type	hose	internal diameter × wall thickness（mm）	ml/r	（speed 0.1-600rpm） Flow range mL/min	Interrupted	Continuity	PSF	PPS
YZ1515x	13#	0.8×1.6	0.07	0.007-42	0.27	0.17	0.40 （3 rollers） 0.44 （6 rollers）	0.46 （3 rollers） 0.50 （6 rollers）
	14#	1.6×1.6	0.27	0.027-162
	19#	2.4×1.6	0.55	0.055-330
	16#	3.1×1.6	0.82	0.082-492
	25#	4.8×1.6	1.7	0.17-1020	0.24	0.14
	17#	6.4×1.6	2.9	0.29-1740	0.14	0.10
	18#	7.9×1.6	3.8	0.38-2280	0.10	0.07

Pump head type	Hose	internal diameter ×wall thickness (mm)	ml/r	(speed 0.1-600rpm) Flow range mL/min	hose pressure-bearing Mpa		material &weight kg
					Interrupted	continuity	PSF	PPS

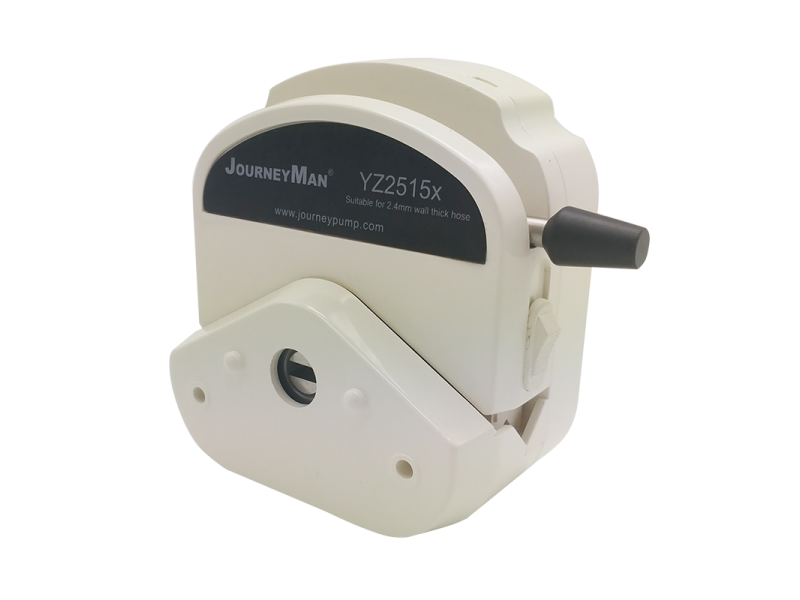

YZ2515x	15#	4.8×2.4	1.7	0.17-1020	0.27	0.17	0.40 (3 rollers) 0.44 (6 rollers)	0.46 (3 rollers) 0.50 (6 rollers)
	24#	6.4×2.4	2.9	0.29-1740
